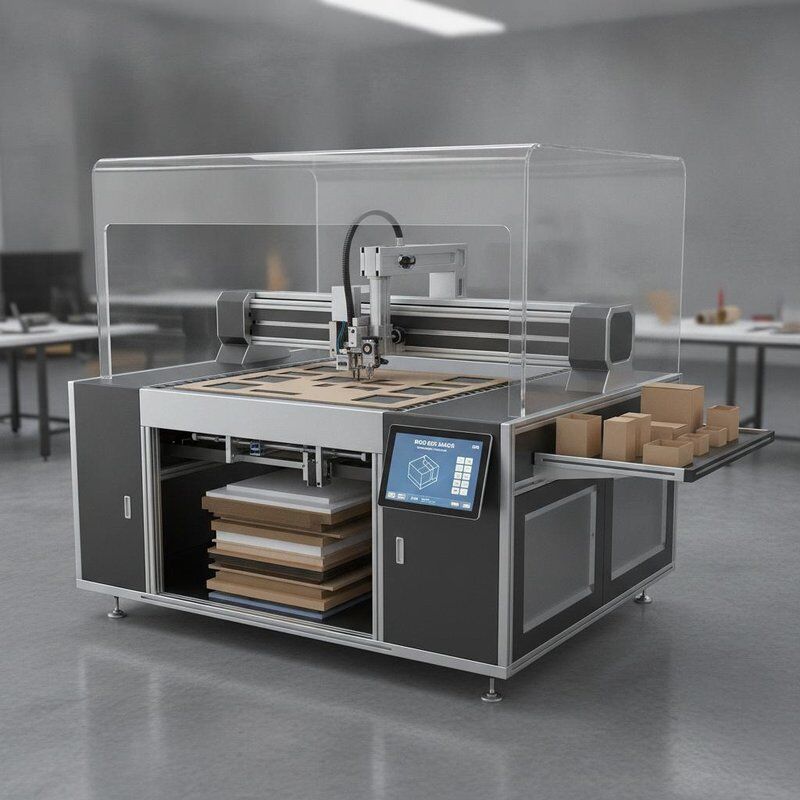

Mesin Pembuat Kotak Kaku Dirancang untuk Pembuatan Sampel dan Produksi Khusus Batch Kecil dengan Pemotongan Bahan Fleksibel

Rangka baja terintegrasi dilas dari baja karbon tinggi yang menebal, memastikan tidak ada deformasi atau getaran dalam pengoperasian kecepatan tinggi jangka panjang. Ini memberikan kinerja mekanis yang stabil, menjamin akurasi pemotongan dan umur panjang alat berat.

Sistem hisap internal yang secara cerdas mengaktifkan zona vakum berdasarkan ukuran material, menghasilkan penahan yang lebih kuat dan seragam serta meningkatkan kerataan lembaran secara signifikan. Ini mencegah tepi terangkat dan bergeser, dan cocok untuk papan tipis dan tebal.

Dua kepala kerja yang digerakkan secara independen memungkinkan beberapa alat beroperasi terus-menerus, dan alat dapat dipertukarkan antar modul. Jadi, satu mesin menangani pemotongan, pengkusutan, pembuatan alur, dan pembuatan plot. Dengan ketebalan pemotongan maksimum 50 mm, mesin ini kompatibel dengan papan bergelombang, papan abu-abu, kertas karton, busa tipis, kulit, dan bahan lembaran lainnya, untuk memenuhi kebutuhan pembuatan sampel harian.

Sistem pengaturan pahat otomatis bawaan memungkinkan pengaturan otomatis sekali sentuh dan kompensasi panjang setelah penggantian pahat, tanpa memerlukan kalibrasi manual. Hal ini memastikan pergantian cepat dengan presisi tinggi. Sistem transmisi berpenggerak servo presisi tinggi menghasilkan akurasi pemotongan hingga ±0,05 mm dan menghasilkan tepian yang bersih dan bebas duri.

Anda dapat langsung mengimpor file CAD, AI, atau DXF dan menghasilkan jalur pemotongan dengan satu klik, memungkinkan mesin memotong bentuk rumit apa pun tanpa kurva pembelajaran.

Komponen utama terlindungi dari debu dan serpihan, sehingga menghasilkan tingkat kegagalan yang rendah dan perawatan rutin yang sederhana. Selain itu, konsumsi energi yang rendah memastikan pengoperasian yang ramah lingkungan dan hemat biaya. Optimalisasi jalur cerdas memungkinkan pemrosesan yang cepat, memperpendek siklus pembuatan sampel, dan memungkinkan respons cepat terhadap permintaan sampel pelanggan.

1.Grooving (V/U-Groove)

V/U grooving switchable, pembentukan satu langkah untuk material kaku & lunak.

2. Pemotongan Mati Setengah Potong

Pemotongan mati setengah potong, memotong lapisan atas hanya agar bagian mudah robek & disambung.

3.Meningkat

Kekusutan seragam, tidak retak atau kusut saat dilipat.

4. Pemotongan Mati Penuh

Tidak diperlukan cetakan, pemotongan menyeluruh yang presisi, cocok untuk pengambilan sampel dalam jumlah kecil. Pemotongan presisi tinggi tanpa kerutan pada kertas tipis dan tepi kertas tebal tidak pecah.

5. Pemotongan EVA

Pemotong anti lengket khusus, pemotongan EVA halus dan bersih.

6. Pemotongan Papan Bergelombang

Pemotongan, pengkusutan, dan slotting terintegrasi untuk reproduksi struktur karton yang akurat.

7. Pemotongan Label Perekat

Pemotongan dengan kedalaman yang dikontrol secara presisi yang hanya memotong kertas muka dan lapisan perekat sambil membiarkan lapisannya tetap utuh.

8. Pemotongan Busa

Mampu memotong bentuk kontur kompleks dengan presisi tinggi, sesuai untuk berbagai pemrosesan sisipan kemasan.

Gambar

Nama

Perkenalan

Sistem Kontrol Gerak

Sistem kontrol gerak kecepatan tinggi 6 sumbu kelas atas: kekayaan intelektual eksklusif, gerakan kepala pemotongan yang presisi, gerakan kurva yang halus.

Pisau Osilasi Listrik Frekuensi Tinggi

Motor Maxon frekuensi tinggi bawaan, kecepatan hingga 18,000 RPM, dilengkapi dengan bilah baja tungsten yang dikeraskan khusus. Mudah memotong berbagai bahan keras dan tebal (misalnya karton bergelombang, karton sarang lebah, papan KT, papan busa PVC) dengan kecepatan cepat, tepi halus dan rapi.

Seret Alat Pisau

Cocok untuk bahan dengan ketebalan ≤5mm. Kecepatan potong lebih cepat dibandingkan dengan pisau berosilasi.

Set Roda Kusut

Tersedia empat roda kusut dengan lebar berbeda. Menciptakan lipatan sempurna pada berbagai karton dan kertas karton bergelombang. Roda kekusutan PVC opsional untuk kekusutan PVC.

Pena Plotter

Satu pena netral dan satu pena berbahan dasar minyak. Digunakan untuk menggambar di atas kertas/bahan karton, dan untuk debugging presisi mesin.

Port Transmisi Ethernet

Transmisi data yang fleksibel dan stabil, kemampuan perluasan otomatisasi yang kuat. Mendukung peningkatan dan pemeliharaan jarak jauh, dan memungkinkan kontrol mesin dan pemanggilan file dalam jaringan area lokal.

Pengontrol Sirkuit Terpadu

Pengontrol sirkuit terpadu berkinerja tinggi (bukan kartu plug-in motherboard komputer). Dapat dihubungkan ke komputer biasa mana pun (termasuk laptop) – tidak memerlukan PC khusus berspesifikasi tinggi. Jika komputer rusak, maka dapat dengan mudah diganti dengan komputer biasa untuk mengoperasikan mesin.

Perlindungan Keamanan

Desain anti-tabrakan keselamatan yang sederhana dan elegan. Perangkat tirai cahaya inframerah internal dengan respons sensitif, memastikan keselamatan operator dan pengoperasian alat berat yang andal.

Pelat Aluminium Honeycomb kelas penerbangan + Meja Kerja PVC Berpori

Penggunaan pelat aluminium sarang lebah kelas penerbangan yang pertama di industri: kokoh, tahan cuaca, kerataan tinggi, tidak mudah berubah bentuk di bawah beban berat. Sirkulasi udara lancar melalui struktur sarang lebah internal. Penyedotan vakum zonal opsional – aliran udara yang kuat dan daya tahan yang tinggi. Meja kerja PVC berpori memberikan hasil kekusutan yang lebih baik.

Layar Sentuh

Penyempurnaan digital dan penyimpanan prasetel untuk kedalaman dan tekanan pisau melalui layar sentuh. Atur berbagai parameter pemotongan untuk kontrol alat berat yang nyaman.

Modul Pompa Udara

Modul pompa udara vakum yang kuat menahan material dengan kuat di meja kerja, memungkinkan pemrosesan produk yang dipersonalisasi melalui sistem kontrol gerakan.

Modul Pemosisian Laser

Modul pemosisian kursor ganda memungkinkan pemotongan bahan cetakan dengan cepat dan akurat menggunakan pemosisian dua titik manual.

Deteksi Meja Kerja

Penginderaan otomatis data kerataan meja kerja melalui modul deteksi meja kerja. Umpan balik ke pusat kendali untuk kompensasi presisi platform, mencapai kerataan yang konsisten.

Gambar

Nama

Perkenalan

Alat Grooving Papan Abu-abu

Dirancang khusus untuk membuat alur papan abu-abu. Multi-sudut dapat disesuaikan: 0°~135° dapat disesuaikan secara bebas.

Alat Grooving Karton

Dirancang untuk membuat alur pada kertas karton. Adaptif terhadap meja kerja, dengan desain anti penetrasi. Dengan mudah menghasilkan alur presisi tinggi untuk kertas karton.

Alat Grooving V-CUT

Smendukung alur untuk papan sarang lebah, papan KT, dan banyak bahan lainnya, dengan sudut yang dapat disesuaikan 0°~120°

Alat Grooving Bingkai Foto

Memperbaiki alur 90°, khusus untuk bingkai foto, pelat fleksibel, papan penyerap suara, dll. untuk alur sudut 90°.

Alat Pemotong Ciuman

Dirancang untuk pemotongan ciuman (penetrasi sebagian) pada bahan berperekat, film dengan lampu latar iklan, dll. Bila digunakan dengan sistem registrasi kamera presisi, bentuk tidak beraturan yang rumit dapat dipotong dengan mudah.

Alat Getaran 2mm

Alat pemotong getaran busa dengan langkah getaran 2mm, dirancang khusus untuk memotong bahan busa setebal hingga 50mm, seperti busa mutiara EPE, busa EVA, spons, dll.

Sistem Registrasi Kamera

Pemotongan bahan cetakan yang cepat dan akurat melalui sistem registrasi kamera. Modul penyortiran tugas QR yang terintegrasi memungkinkan pengaturan pekerjaan otomatis untuk produksi batch kecil dari batch produk yang berbeda.

Tabel Operasi Terpisah

Meja operasi independen untuk penempatan komputer yang nyaman.
